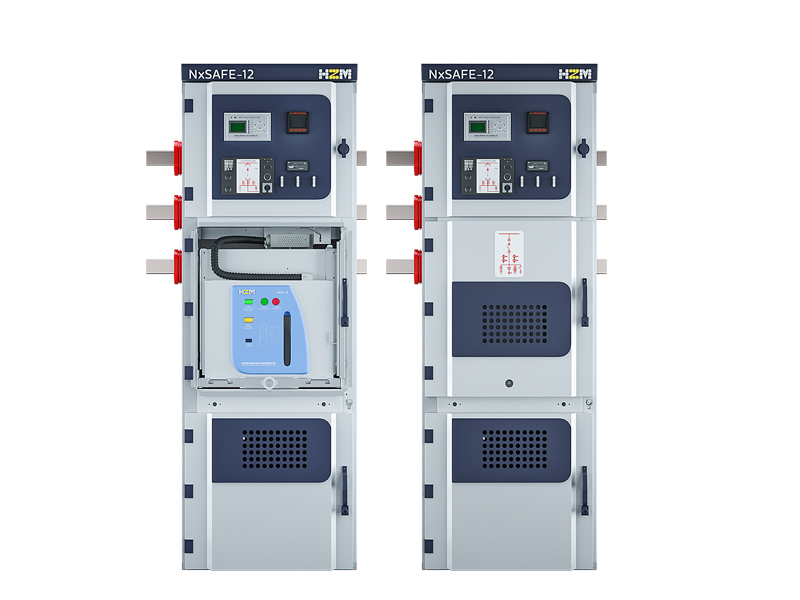

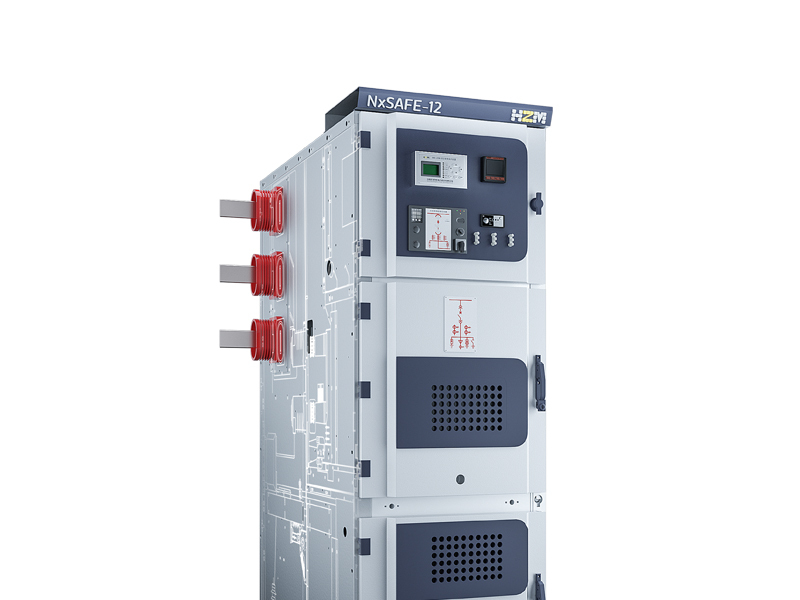

NXSAFE Bewegliche metallgekapselte AC-Schaltanlage für den Innenbereich
Die abnehmbare geschlossene NXSAFE-Schaltanlage ist hauptsächlich für primäre Verteilungssysteme einschließlich Umspannstationen vorgesehen und auch für Schaltstationen und andere sekundäre Verteilungssysteme oder Stromversorgungssysteme für Benutzerterminals erhältlich.
- Hertzman
- China
- Information
- Laden Sie
NXSAFE
Bewegliche metallgekapselte AC-Schaltanlage für den Innenbereich
| Name | Einheit | Wert | |
| Nennspannung | kV | 12 | |
| Nennfrequenz | Hertz | 50 | |
| Bewertete Währung | EIN | ≤4000 | |
| Bewertete Währung | 1.1Ir | ||
| Bemessungs-Stehwechselspannung (1min) | kV | 42 | |
Bemessungs-Stehblitzstoßspannung (Spitzenwert) | kV | 75 | |
| Bemessungskurzschlussausschaltstrom | kA | 40 | |
| Bemessungs-Kurzschluss-Schließstrom | kA | 100 | |
| Bemessungskurzzeitstromfestigkeit und Einschaltdauer | kA/s | 40/4 | |
| Bemessungsspitzenstromfestigkeit | kA | 100 | |
| Kurzzeit-Stehwechselspannung des Hilfs- und Steuerstromkreises | kV | 2 | |
| Teilentladung | Prüfspannung | kV | 1,1 × 12 |
Einzelner Isolator | PC | ≤3 | |
| Schutzgrad | Gehäuse | IP4X | |
| Abteil | IP2X | ||
| Kriechstrecke | Porzellanmaterial (zur Erde) | mm | ≥216 |
| Organische Materialien (auf den Boden) | mm | ≥240 | |
Leiter-Leiter- und Leiter-Erde-Abstand (Luftisolierung) | Prüfspannung | mm | ≥125 |
| Laufende Kontinuitätskategorie verloren | Einzelner Isolator | mm | LSC2 |
| Mindestabstand zwischen SMC-Trennwand (beliebig) und geladenem Leiter | Gehäuse | mm | ≥30 |
| Dicke der SMC-Partition | Abteil | mm | ≥5 |
| Kühlungsmethode | Porzellanmaterial (zur Erde) | Selbstkühlung 1) | |
| Zulässige Dauer des Störlichtbogens | Organische Materialien (auf den Boden) | s | ≥0,5 |
